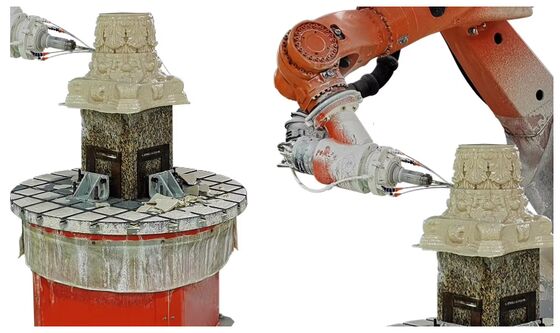

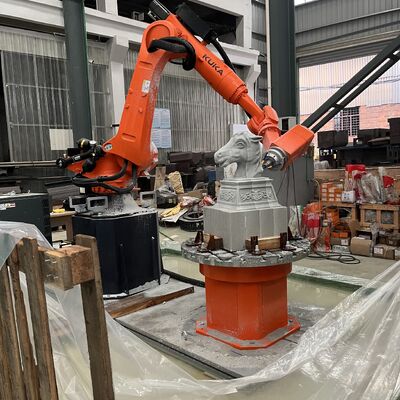

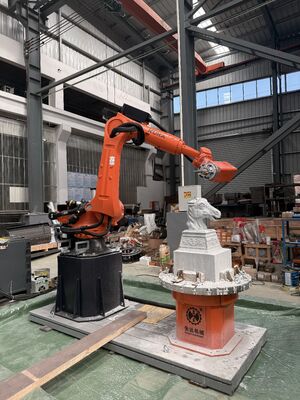

精密な石の切削と 複雑な彫刻用アプリケーションのために 設計された高度な6軸のCNCロボットシステムこの 工業 級 の 機械 は,複雑な 3 次元 石 加工 に 関する ロボット の 柔軟性 と CNC の 精度 を 組み合わせ て い ます.
| パラメータ | 仕様 |
|---|---|

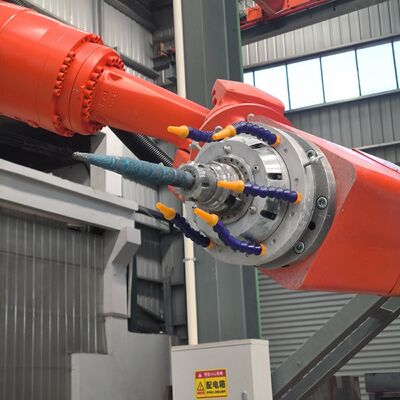

| スピンドルタイプ | BT2 医療 |
| スピンドルパワー | 15 kW |
| スピンドル速度 | 18000回転/分 |
| パネウマティック ツール 交換機 | サポート |
| スピンドルスロット位置 | そうだ |
| 自動ツール水噴霧 | そうだ |
| BT4 ツール誌 (20 ツール) | 選択可能 |
| ツール設定計測 | 選択可能 |
| 互換性のあるツール | 切断刀,粗い彫刻ツール,1/2Gツール,形づくりツール |
| 切片直径 | 300~400mm |
| 軸配置 | 6軸のロボット腕 |
|---|---|
| 作業範囲 | アプリケーション要件に基づいてカスタマイズできる |
| 制御システム | ロボット統合付きの高度なCNCコントローラ |
| 物質的相容性 | マルブル,グランイト,石灰岩,工芸石 |
| 位置付け 正確さ | 高精度で繰り返しできる結果 |
| 電力 需要 | 工業用3相電源 |
| パラメータ | 仕様 |
|---|---|
| 最大作業範囲 | 2701mm |
| マックス・ペイロード | 275kg |
| 名乗荷重 | 210kg |
| 额外負荷 (回転機動/ブーム/腕) | 0kg / 0kg / 50kg |
| 位置重複性 (ISO 9283) | ±0.05 mm |
| 軸数 | 7 |
| 設置位置 | 床 |
| 床のスペース | 3000 mm × 1200 mm |
| 体重について | 2330kg |
| 総電源 | 35kW |
| パラメータ | 仕様 |
|---|---|
| 回転作業台 機械のサイズ | 1000*1000*2500 mm |
| ローータリーワークテーブル 繰り返し | 1弧/分 |
| 平面切断作業台 | 選択可能 |
| 平らな作業台の加工サイズ | 2500*1500*80mm |
| 軸番号 | 移動範囲 | 移動速度 |
|---|---|---|
| A1 | ±185° | 120°/s |
| A2 | -140° / -5° | 115 °/s |
| A3 | -120° / 168° | 112 °/s |
| A4 | ±350° | 179 °/s |
| A5 | ±125° | 172°/s |
| A6 | ±350° | 220°/s |
| A7 | 制限のない回転角 | 118 °/s |
| パラメータ | 仕様 |
|---|---|
| 動作温度 | 0 °C ~ 55 °C (273 K ~ 328 K) |
| 保護グレード (IEC 60529) | IP65 |
| 操作装置の保護グレード (IEC 60529) | IP65 / IP67 |
