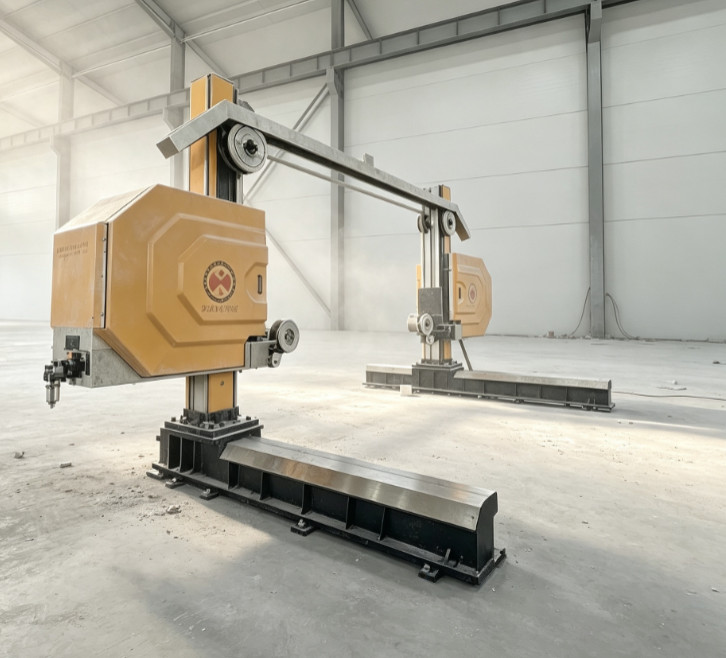

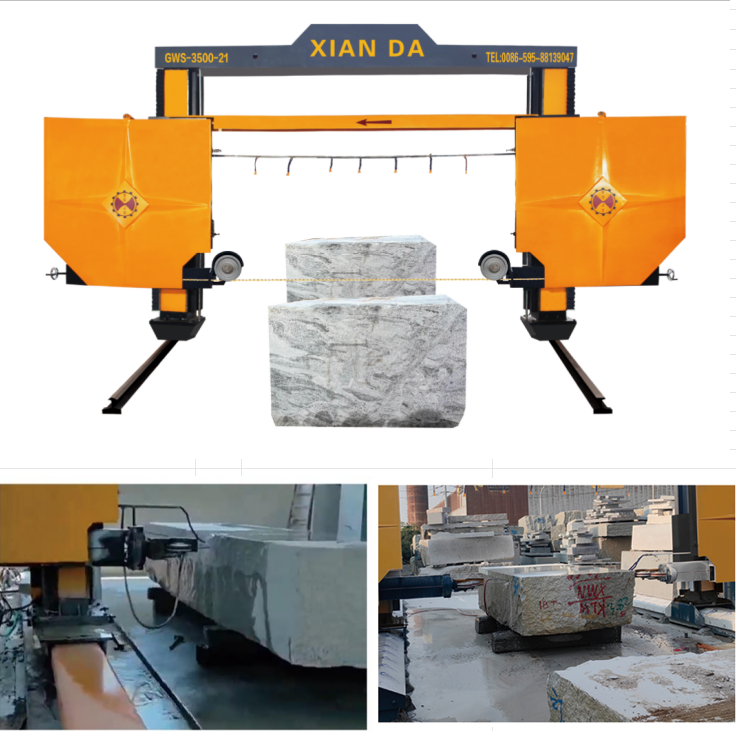

この石材ワイヤーソーマシンは、ガントリー式の移動構造を採用しています。生石ブロックは直接地面に置いて加工できるため、運搬トロッコが不要になり、メンテナンスコストを削減できます。
昇降アセンブリは16面ガイドレールと28組のローラーユニットを採用しています。中間伝達により同期した垂直移動が可能です。高い安定性、高い切断効率、優れた精度を備えたこのマシンは、特に大型天然石材の加工用に開発されています。
| パラメータ | 単位 | GWS-3500-21 | CGWS-3500-21 | GWS-3500-25FW |
|---|---|---|---|---|
| 制御システム | / | PLC | CNC | PLC |
| 最大加工寸法 | mm | 3500×3500×2100 | 3500×3500×2100 | 3500×3500×2500 |
| ワイヤー速度 | m/s | 20～40 | 20～40 | 20～40 |
| 主モーター出力 | kW | 15 | 15 | 15 |
| 全体寸法 | mm | 9800×5900×5600 | 9800×5900×5600 | 9600×5900×6500 |
| 水消費量 | m³/h | 約4 | 約4 | 約4 |

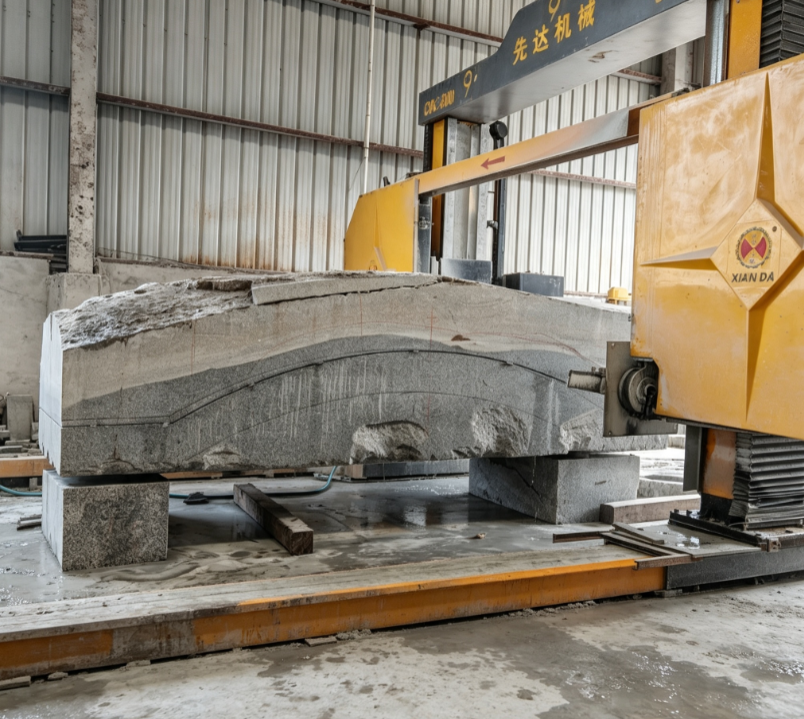

石材工場での大型石材ブロック、アーチ部品、曲線スラブ、特殊形状記念碑、建築用石材の加工に最適です。
花崗岩、大理石、エンジニアリングストーンを切断します。アーチストーン、曲線プロファイル、カスタム特殊形状の石材製品に最適です。
はい。ガントリー移動設計のため、運搬トロッコは不要で、追加投資とメンテナンス費用を削減できます。
PLCバージョンは、簡単な操作で通常の切断作業に適しています。CNCモデルは、プログラム入力をサポートし、複雑な曲線石材加工が可能です。
3500×3500×2100 mm (GWS-3500-21 / CGWS-3500-21)
3500×3500×2500 mm (GWS-3500-25FW)
16面ガイドレールと28ローラーグループを装備しています。同期昇降により、安定した走行と高い切断精度が保証されます。
調整可能なワイヤー速度：20～40 m/s。
全モデルで15 kWの主モーターを採用しています。
冷却のために約4 m³/hです。
英語の操作マニュアルとチュートリアルビデオを提供します。ご要望に応じて、海外でのオンサイト技術サービスを手配できます。
もちろんです。このマシンは、大型生石ブロックの加工用に特別に設計されています。
